智能化弱電系統工程是建筑智能化、信息化的核心基礎設施，其設計與安裝工作緊密相連，遵循一套科學、嚴謹?shù)牧鞒?。一個高效、高質量的弱電工程，通常遵循以下一體化工作流程：

第一階段：前期規劃與需求分析

1. 項目啟動與溝通：與業主、使用方、建筑設計方等進行深入溝通，明確項目定位、功能需求、建設目標及預算范圍。這是所有工作的基石。
2. 現場勘察：對建筑結構、管線橋架預埋情況、機房位置、供電條件等進行實地勘察，收集第一手資料。
3. 需求分析報告：基于溝通與勘察，形成詳細的《智能化系統需求分析報告》，明確各子系統（如綜合布線、安防監控、樓宇自控、信息網絡、公共廣播、會議系統等）的具體功能、性能指標和覆蓋范圍。

第二階段：方案設計與深化設計

1. 初步（方案）設計：根據需求分析，進行系統架構設計，選擇合適的技術路線與主流品牌設備，完成系統拓撲圖、點位初步規劃，并編制《智能化系統初步設計方案》及概算。
2. 設計評審與確認：組織各方對初步設計方案進行評審，根據反饋意見進行修改優化，最終由業主確認。
3. 施工圖深化設計：這是設計工作的核心。在確認的方案基礎上，進行詳細的施工圖設計，包括：

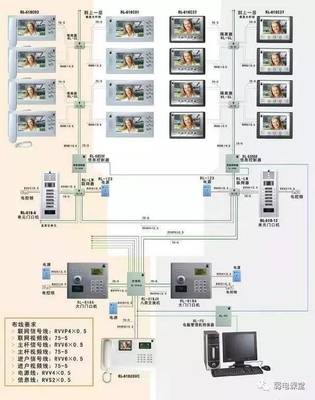

• 系統圖：精確描述各子系統工作原理與設備連接關系。

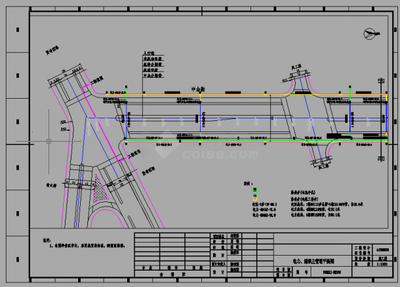

• 平面布置圖：精確標注所有設備（如信息插座、攝像頭、傳感器、揚聲器）的安裝位置、高度、管線走向。

• 機房布置圖：機柜排列、設備布置、接地、配電等詳圖。

• 管線綜合圖：與強電、暖通、給排水等專業協調，避免管線沖突。

• 設備材料清單：列出所有設備、線纜、輔料的規格、型號、數量。

• 設計說明與施工要求：明確技術標準、工藝要求、測試驗收標準。

第三階段：施工準備與安裝實施

1. 施工組織設計：編制詳細的施工計劃、人員安排、進度表、質量與安全管理措施。
2. 技術交底：設計方向施工團隊詳細講解圖紙、技術要點和施工規范，確保理解一致。
3. 材料設備采購與檢驗：根據清單采購，設備到場后進行開箱檢驗，核對型號、數量及合格證明。
4. 管線敷設與安裝：

• 預埋階段：配合土建，進行管路、底盒、過線盒的預埋。

• 安裝階段：進行橋架安裝、線纜敷設（強弱電線纜需分開，保持間距）、設備（機柜、面板、前端設備）的固定安裝。此階段需嚴格遵守圖紙和規范，做好隱蔽工程記錄。

第四階段：調試、測試與驗收

1. 單機與子系統調試：設備安裝完成后，逐臺通電測試，然后按子系統進行功能調試，確保每個攝像頭、每個信息點、每個傳感器都能正常工作。
2. 系統聯調與集成：將所有子系統在管理平臺上進行聯動調試（如報警觸發錄像、門禁聯動等），實現設計中的集成功能。
3. 系統測試：進行全面的性能測試，包括線路通斷測試、信號強度測試、系統壓力測試、功能完整性測試等，并形成《測試報告》。
4. 培訓與試運行：對業主的管理和使用人員進行系統操作、維護培訓。系統投入試運行，觀察其穩定性。
5. 竣工驗收：整理全套竣工資料（圖紙、變更記錄、測試報告、產品資料等），由業主、監理、設計、施工各方共同參與，對照合同和設計文件進行正式驗收，合格后交付使用。

第五階段：售后與維護

1. 質量保修：進入合同約定的保修期，提供及時的故障響應與維修服務。
2. 持續支持：根據需要，提供系統優化、擴容升級等長期技術支持。

核心要點：
整個流程中，“設計”是龍頭，指導“安裝”；“安裝”是實現設計的物理基礎。兩者必須無縫銜接，反復溝通。堅持“規劃先行、設計精準、施工規范、調試充分、文檔齊全”的原則，是保障智能化弱電工程成功的關鍵。現代BIM（建筑信息模型）技術的應用，能在設計階段進行三維碰撞檢查，提前解決問題，極大優化了設計與安裝的協同效率。
